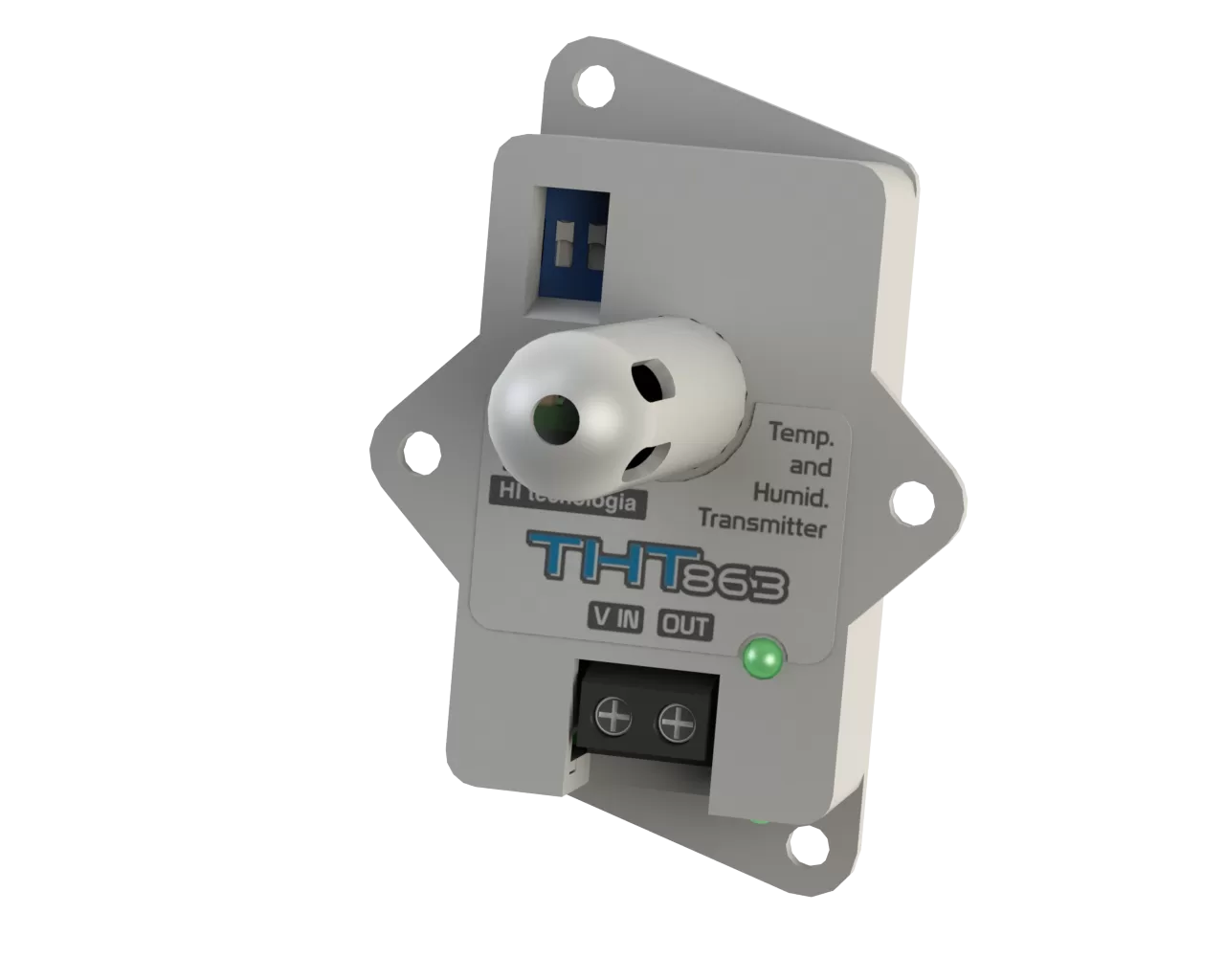

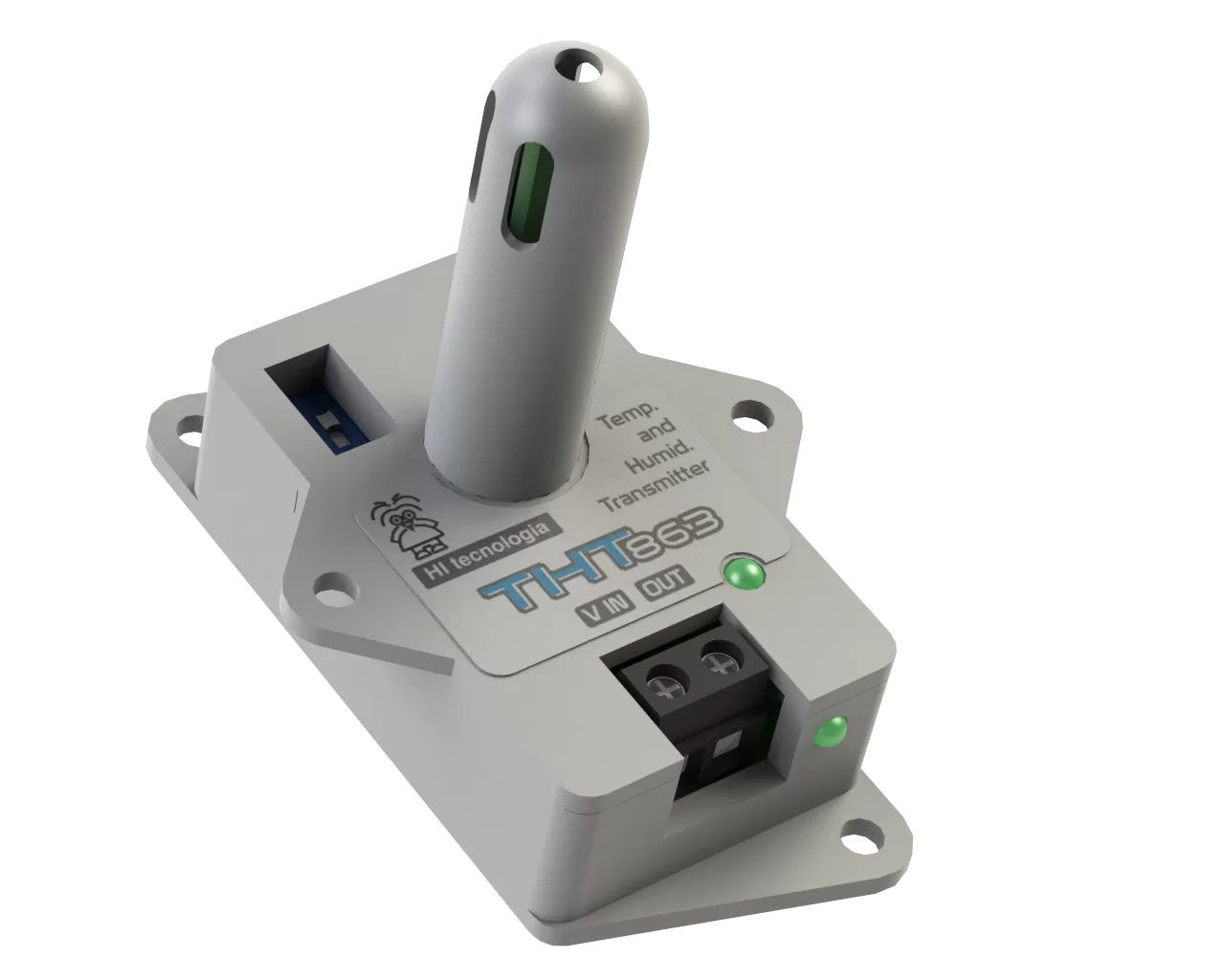

O THT863 é um transmissor analógico à dois fios para medição de temperatura e umidade. O módulo possui uma única saída analógica de 4 a 20mA para indicar o valor da medição da variável selecionada: temperatura ambiente ou umidade relativa do ar.
A seleção de qual variável está sendo medida pode ser configurada através da chave de seleção. Assim, pode operar como um transmissor só de temperatura, só de umidade, ou ambos, alternando os valores das grandezas em sua saída analógica
Utiliza a funcionalidade da entrada digital para selecionar a variável a ser medida. Neste caso quando a entrada digital está desligada, a grandeza medida é umidade, e se desejar medir temperatura basta ativar esta respectiva entrada digital.
Utiliza a funcionalidade da entrada digital para selecionar a variável a ser medida. Neste caso quando a entrada digital está desligada, a grandeza medida é temperatura, e se desejar medir umidade basta ativar esta respectiva entrada digital.
Não utiliza a funcionalidade da entrada digital para selecionar a variável a ser medida, sendo portanto ignorada pelo transmissor, não alterando o comportamento do ciclo automático de medição. A saída analógica comuta entre as medidas de temperatura e umidade em intervalos de tempo fixos. Para a sincronização dos sinais é gerado na saída analógica um valor de 4mA durante 0,5 segundos, posteriormente disponibiliza o sinal da temperatura por 1 segundo, e por fim disponibiliza o sinal da umidade por mais 1 segundo, e assim sucessivamente este ciclo de medição se repete.
Especificação Técnica | THT863 |
|---|---|
Alimentação | 12 a 30V DC |
Consumo | 0,6W (máximo) |
Proteção de alimentação | Contra inversão de polaridade e surto |
Temperatura de estocagem | -40 a 80°C |
Umidade relativa | ≤95% sem condensação |
Peso | 20g (aproximado) |
Grau de proteção | IP20 |

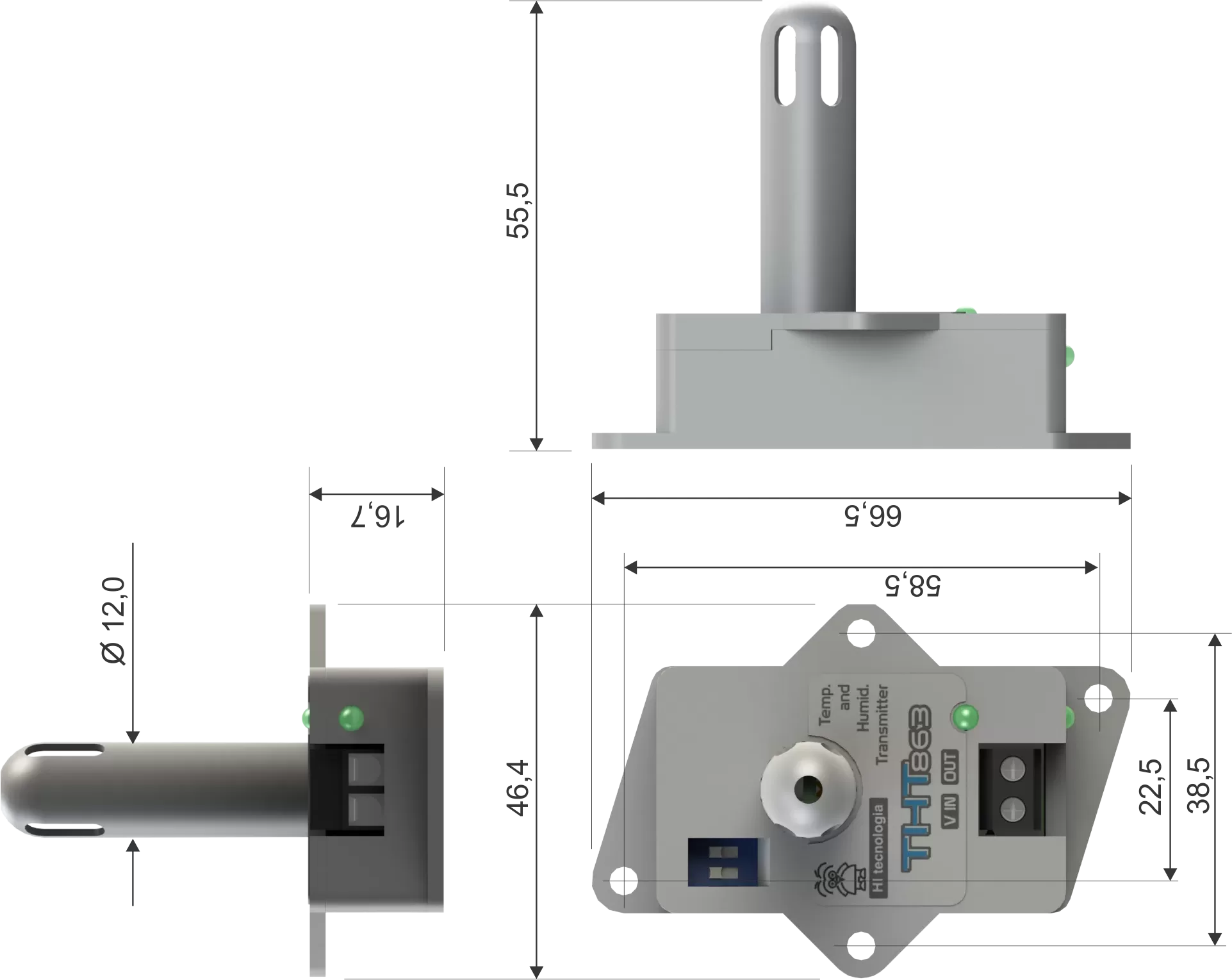

Dimensões | 38,5 (L) x 66,5 (A) x 56,5 (P) mm |
Modo operação fábrica | Modo automático |
Bitola para cabos de conexão | 0,5 mm² (máximo 1,5 mm²) |
Faixa operação da temperatura | -20 a 80°C |
Precisão de temperatura | ± 1,0°C |
Faixa de operação da umidade | 0 a 100 %RH (sem condensação) |
Precisão da umidade | ± 5%RH |
Especificação Técnica (PET) | PET86000300 |
