RTK505

Name: Kit de Treinamento RTK505 - HI Tecnologia
Availability: InStock

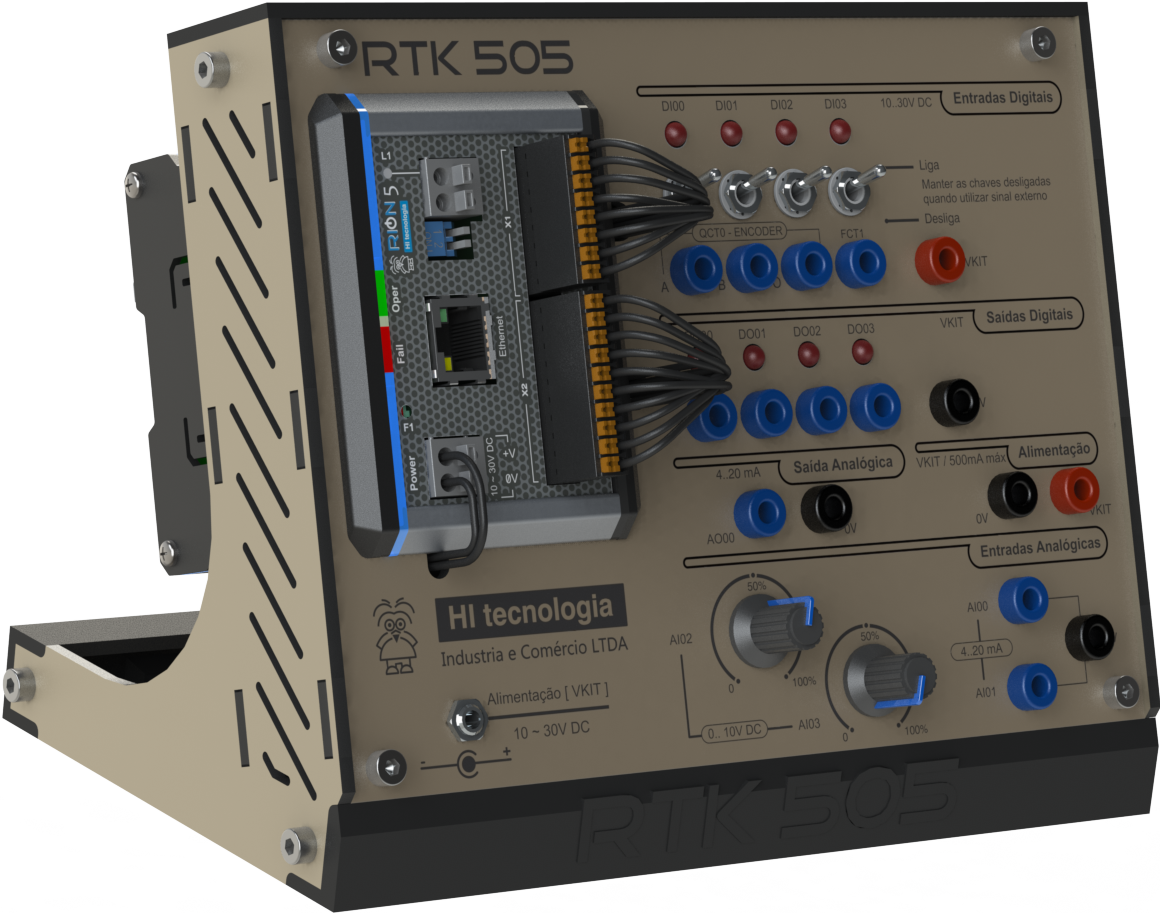

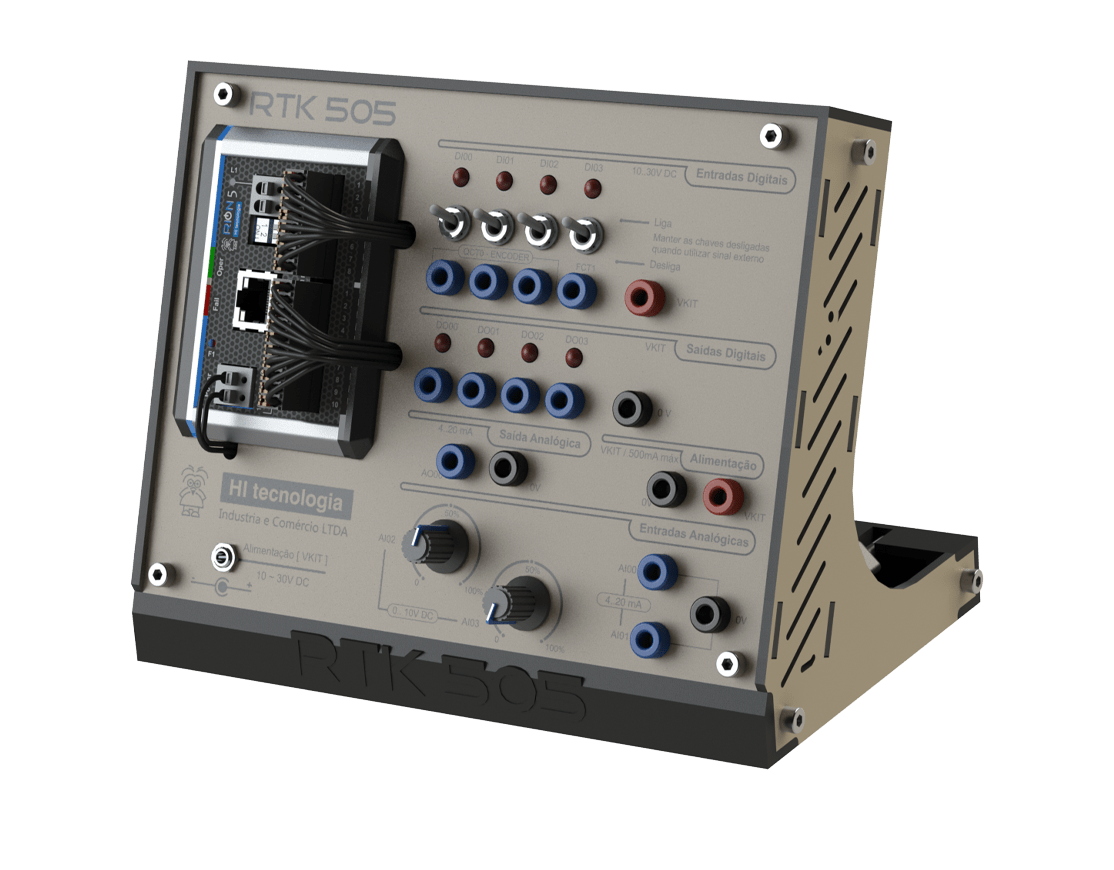

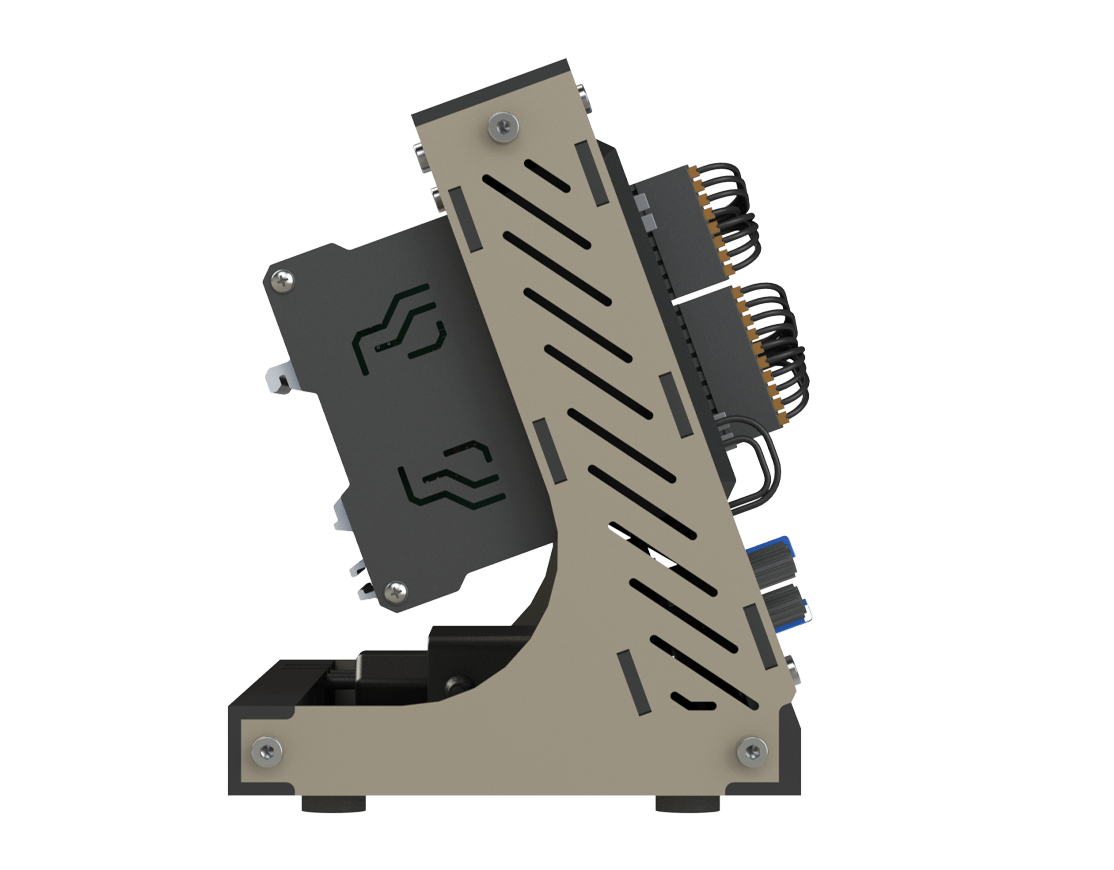

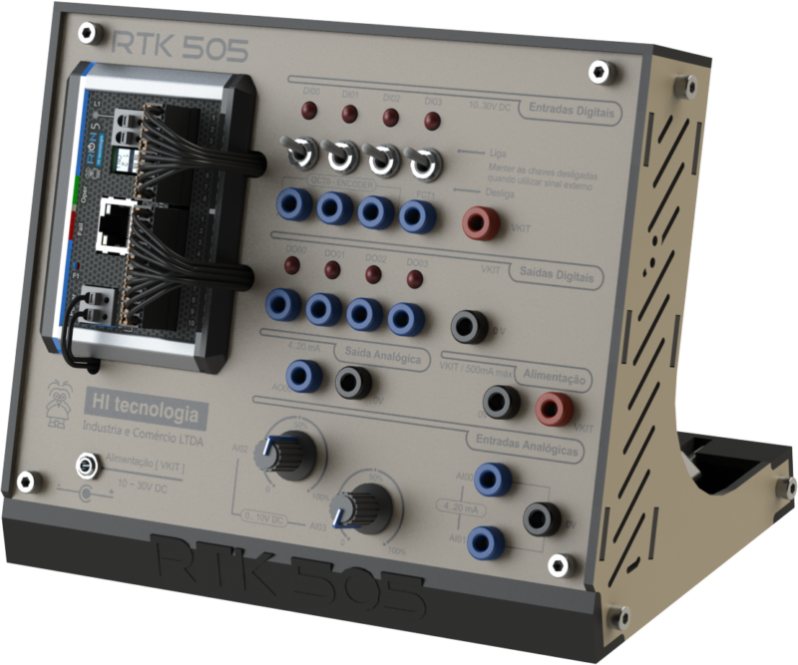

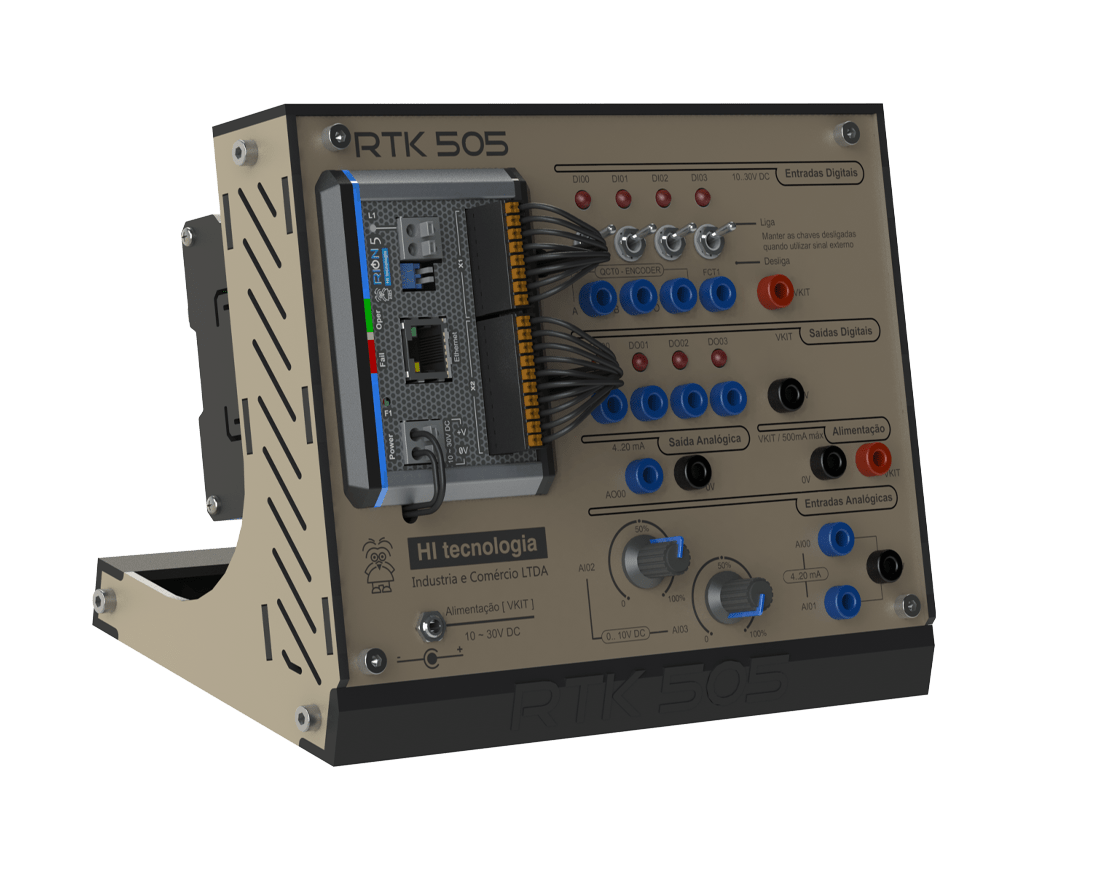

Kit de Treinamento RTK505

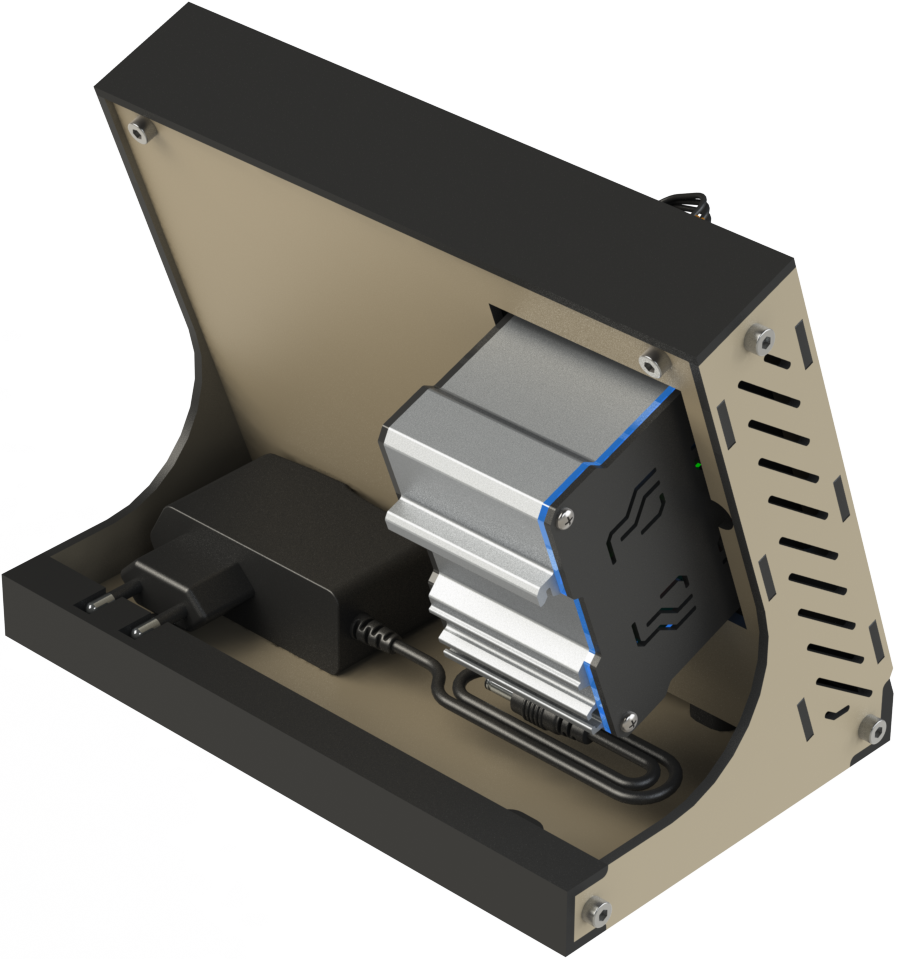

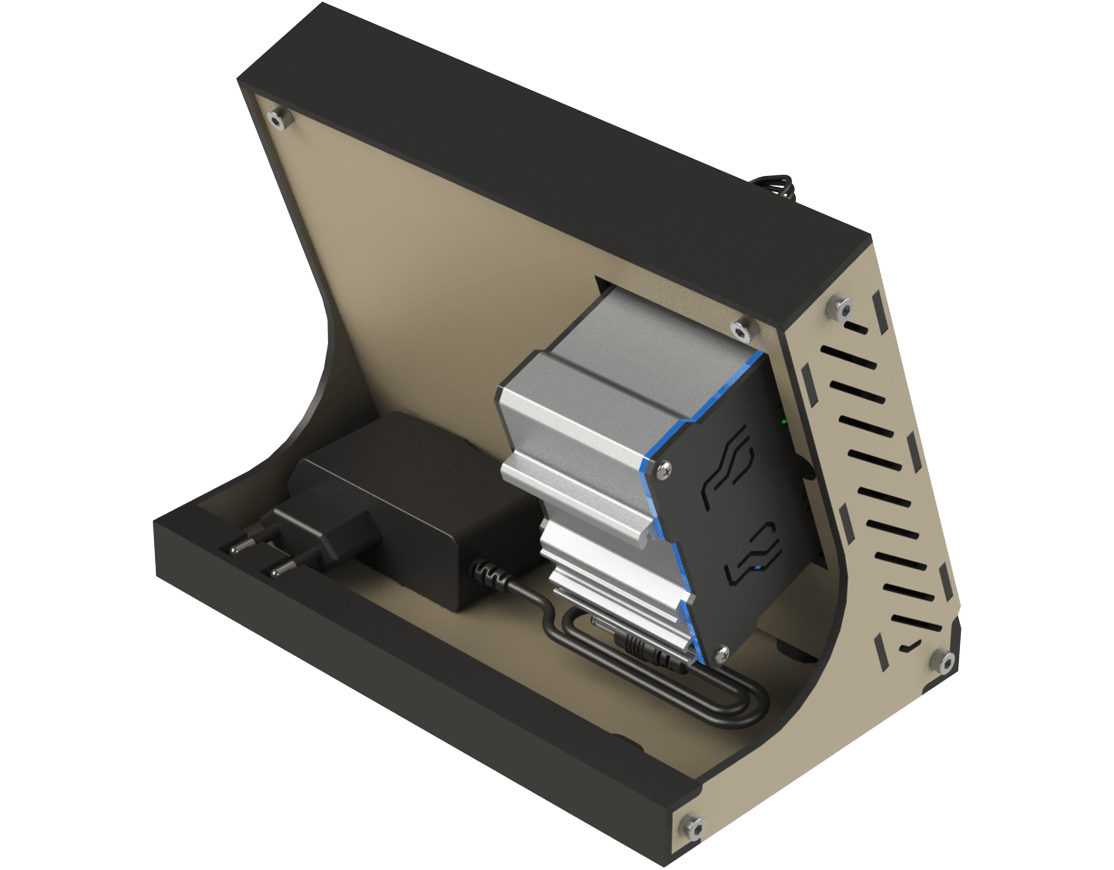

Os kits da família RTK505 são ideais para o treinamento de programação de CLP’s baseados na norma IEC-61131. Esses kits incluem uma fonte de alimentação, chaves para simulação de sensores e sinais digitais, potenciômetros para simulação de sinais analógicos, LEDs para indicar o status das saídas digitais e bornes para interface com processos reais. Com esses recursos, os kits proporcionam uma experiência prática e completa para o aprendizado e desenvolvimento de habilidades em programação de CLP’s.

Comunicação

Serial RS485

Ethernet

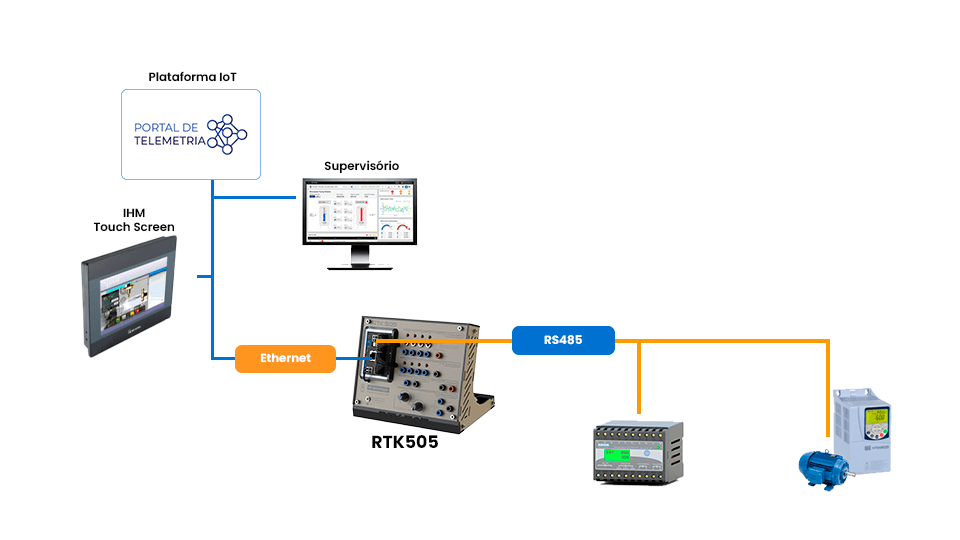

Arquiteturas de Comunicação

Protocolos de Comunicação

Características Gerais

Especificação	RTK 505
Aplicação	60 kB
Banco de dados	8 kB
Bloco PID	4
Tempo de Instrução Lógica	500 ns
Alimentação	10 A 30v dv
Consumo	1,0W nominal / 2,5W máximo
Temperatura de operação	0 a 60 °C
Temperatura de estocagem	-20 a 80 °C
Umidade relativa	≤95% sem condensação
Caixa	MDF e ABS
Peso	0.9 Kg
Grau de proteção	IP30

Módulos de I/O

Nome	Doc. Técnicas	Ent. Digitais	Saídas Digitais	Ent Analógicas	Saídas Analógicas	Ent. PT100 (*1)	Célula de Carga (*2)	Encoder (*3)	Contador rápido (*3)	PWM (*3)
HIO140	PMU.11114000	4	4 (TR)	4	2	–	–	1	1	–

Legenda:

(TR) : saída digital a transistor PNP
(RL) : saída digital a relé

Observações:

(*1) Entrada analógica de temperatura para sensores do tipo PT100 a 3 fios, com medições de temperatura de -50°C a 250°C. Para mais detalhes consulte o manual do módulo.

(*2) Canal de entrada para célula de carga a 4 fios com sensibilidade de 2mV/V e resolução de 15 bits.

(*3) Os canais de encoder, contador rápido e PWM, são configurações dos canais de entradas e saídas digitais disponíveis no módulo. Consultar o manual do módulo para mais informações.

Obs 1: Alguns canais dos módulos podem ser mutuamente exclusivos. Consulte o manual do módulo para mais detalhes.

(*4) São 2 canais de instrumentação (0 a 20 mA ou 4 a 20mA) e 1 canal de entrada para célula de carga.

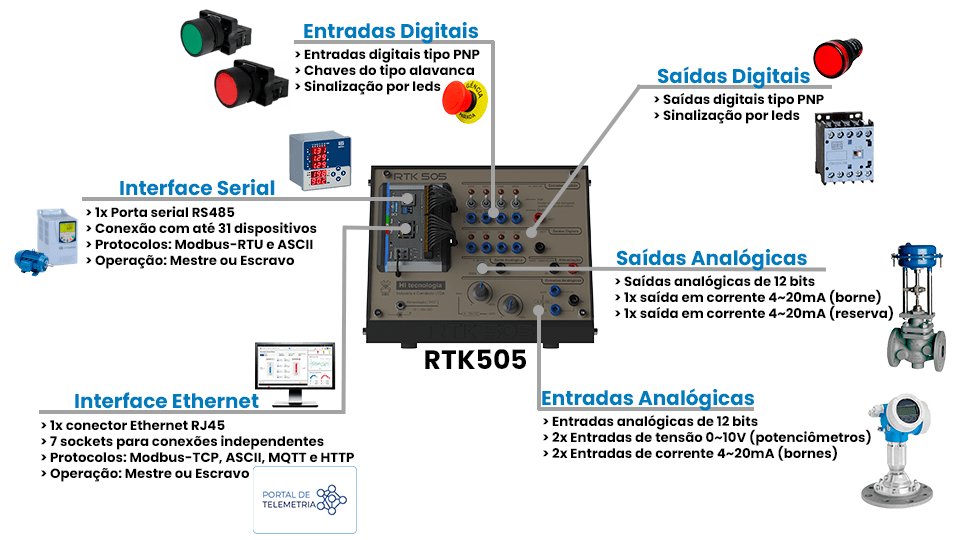

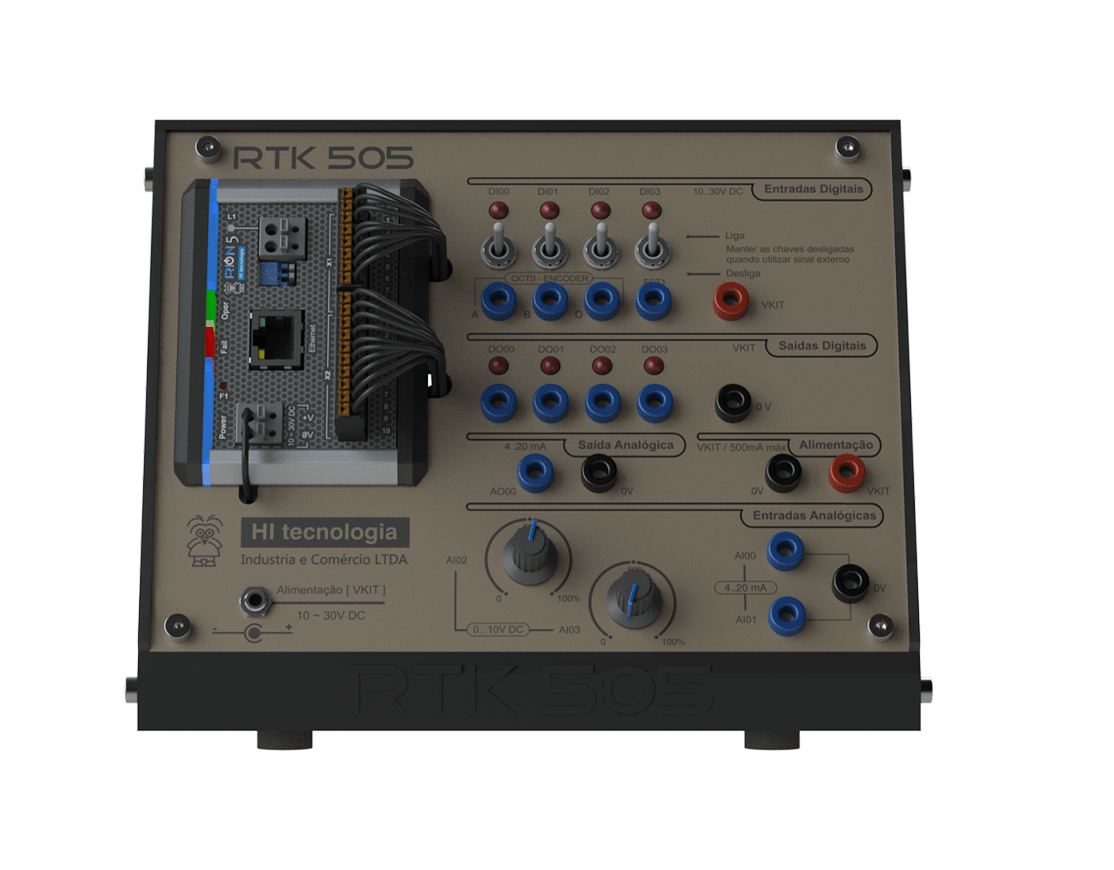

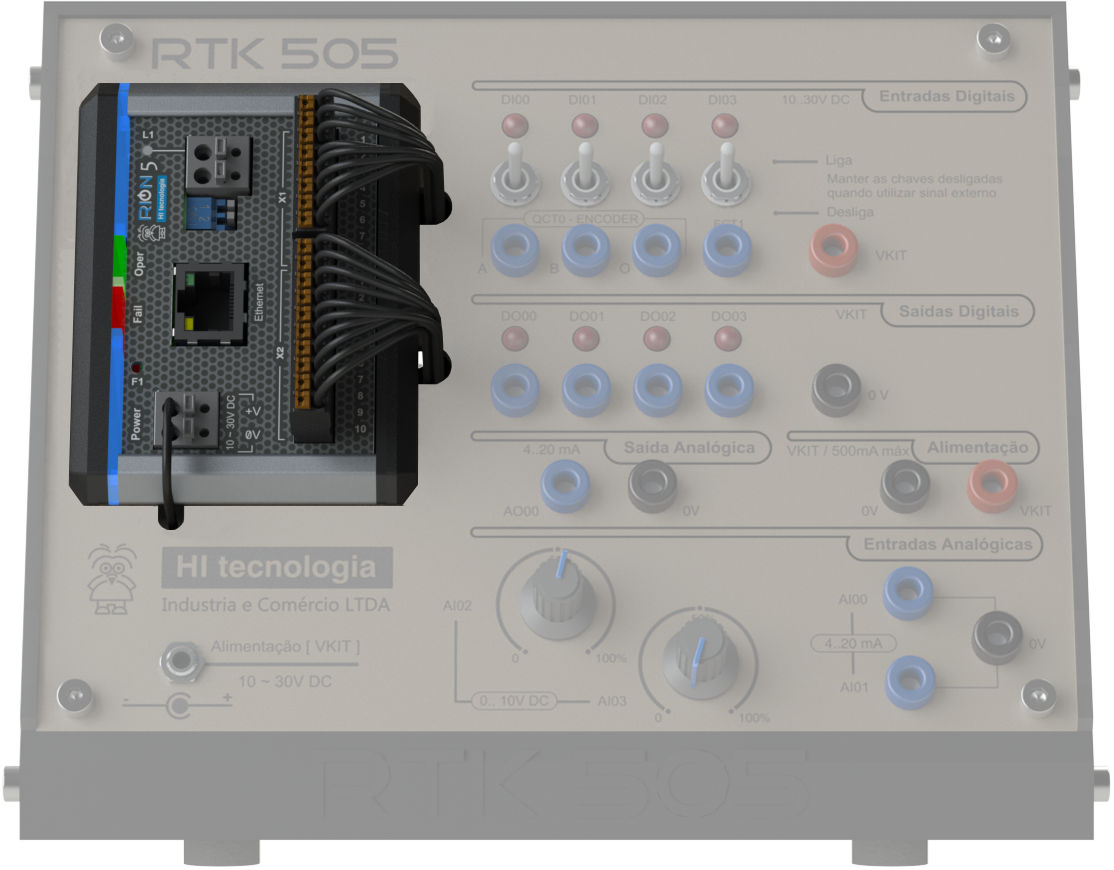

Recursos do painel RTK505

Recurso	RTK 505
Bornes de interface	4 bornes tipo banana para entrada digital 4 bornes tipo banana para saída digital
Simulação Entrada Digital	4 chaves e 4 leds de sinalização
Estado da Saída Digital	4 Leds de sinalização
Simulação de Entrada Analógica	2 Potenciômetros
Saída Analógica	1 borne tipo banana
Entrada Digital configurável para contador rápido	1 borne tipo banana
Entrada Digital configurável para encoder	1 borne tipo banana
Bornes de Alimentação	1 de 24Vdc/500mA
Canal de Comunicação RION-5	1 canal Ethernet 10/100 Mbits 1 canal RS485
