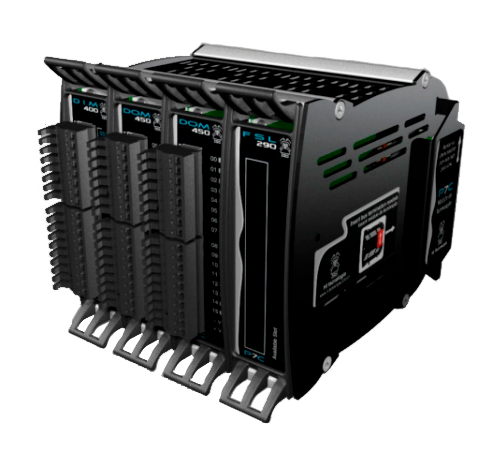

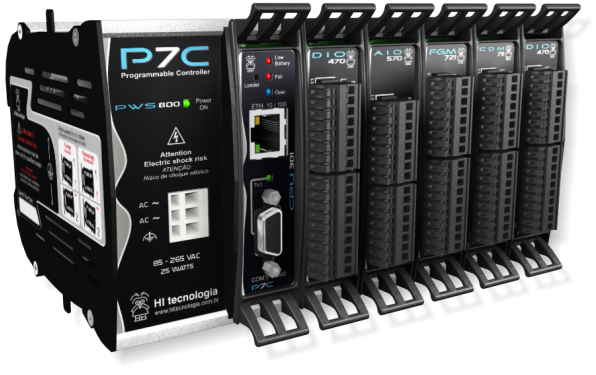

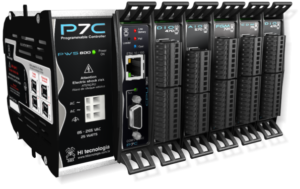

CLPs modulares e expansíveis, escaláveis até 368 pontos de I/O. Desenvolvidos para atender aplicações tanto na área de processos contínuos (controle de processos) quanto na área de manufatura (programação, sequenciamento de máquinas). Oferecem toda versatilidade dos demais controladores da HI Tecnologia, incluindo também características exclusivas.

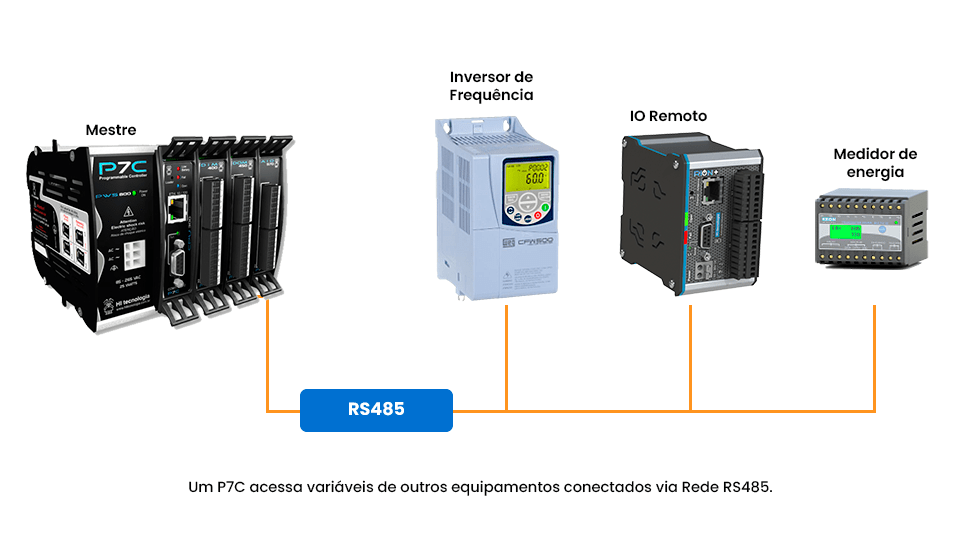

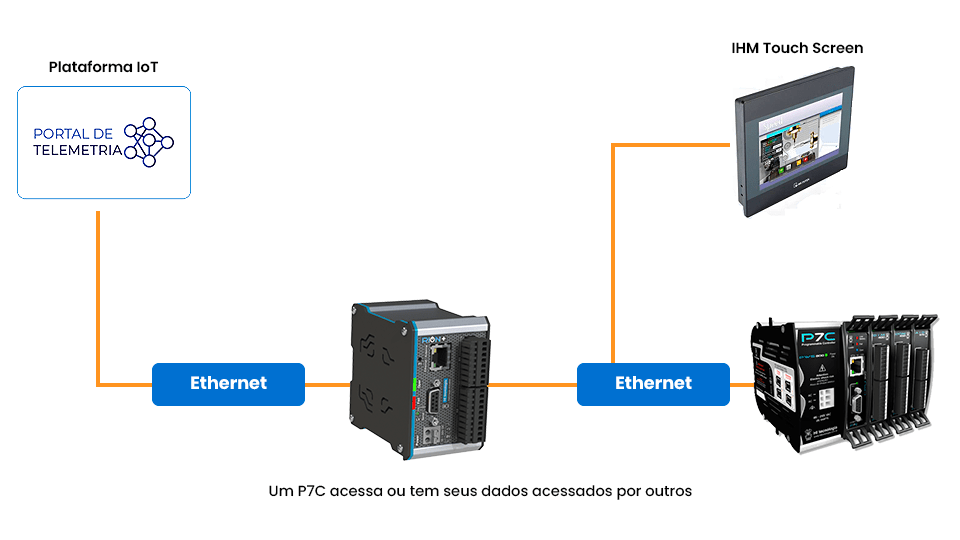

Apresentam uma diversidade de opções de módulos de I/O, incluindo entradas e saídas analógicas e digitais com diferentes configurações. Possuem modelos com fonte de alimentação AC ou DC e podem utilizar os seguintes protocolos de comunicação: SCP-HI, Modbus-RTU, Modbus-TCP e ASCII.
Especificações | Bastidor AC | Bastidor DC |
|---|---|---|
Alimentação | 85 a 265 VAC automática | 10 a 36V DC |
Memória flash do Processador | 1 MB | |
Banco de Dados em Flash | 32 kB | |
Bloco PID | 32 | |
Tempo de Instrução Lógica | 350 ns | |
Consumo | 25 Watts máx | |
Temperatura de operação | 0 a 60 °C | |
Temperatura de estocagem | -25 a 80 °C | |
Umidade relativa | ≤95% sem condensação | |
Peso do bastidor | 1 Kg (aproximadamente) | |
Caixa | Alumínio e Aço Carbono | |
Grau de proteção | IP30 | |

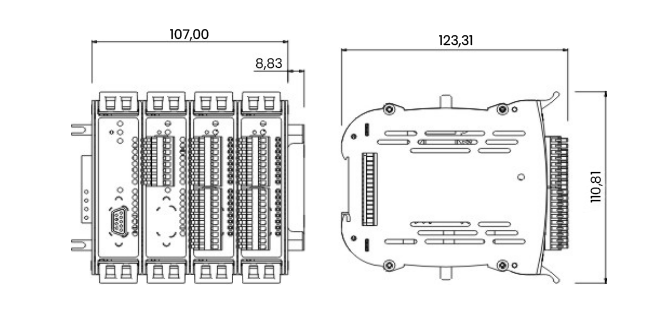

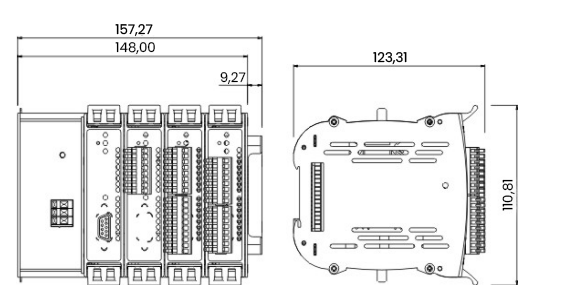

Dimensões | 150 (L) x 110 (A) x 115 (P) mm | |
Nome | Doc. Técnicas | Entradas Digitais | Saídas Digitais | Entradas Analógicas | Saídas Analógicas | Descrição |
|---|---|---|---|---|---|---|
DIM401 | PMU.10740100 | 16 | – | – | – | 16 Entradas Digitais |
AIO574 | PMU.10757400 | – | – | 8 | 2 | 8E/2S Analógicas 12 bits |
AIO577 | PMU.10757700 | – | – | 4 | – | 4E PT100 |
AOM551 | PMU.10755100 | – | – | – | 8 | 8 Saídas Analógicas 12 bits |
FGM721 | PMU.10772100 | 8 | 8 | – | – | Gerador de Frequência/Pulso programável + 8E/8S Digitais |
DIO471 | PMU.10747100 | 8 | 8 | – | – | 8E/8S Digitais |
DOM451 | PMU.10745100 | – | 16 | – | – | 16 saídas Digitais |
ROM455 | PMU.10745500 | – | 8 | – | – | 8 Saídas Digitais Independentes a Relé |
CDM711 | PMU.10771100 | 8 | – | – | – | 2 Encoder/Contador rápido + 8 E Digitais |
AIO530 | PMU.10753000 | – | – | 7 | 1 | 6E/1S Analógicas 12 bits + 1 Célula de carga 15 bits |
Selecione até 23 módulos de I/O:
