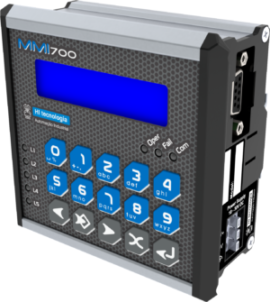

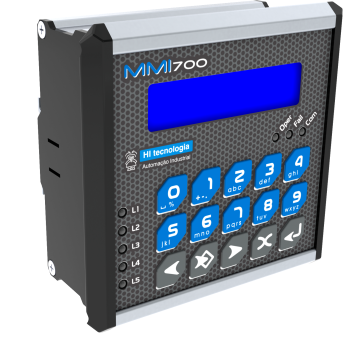

A MMI700 é uma Interface Homem-Máquina para ambientes industriais, desenvolvidas para integração com CLPs e equipamentos de supervisão e controle com foco em aplicações que necessitam de hardware com melhor custo benefício e que não possuem um elevado número de parâmetros de usuário para serem monitorados ou programados.
Display alfanumérico de 2 linhas e 16 caracteres por linha, e backlight programável na cor azul com caracteres brancos.
Possui 15 teclas, sendo 10 teclas numéricas com funções programáveis e 5 teclas funcionais para edição e navegação de telas.
Possui 6 leds programáveis que podem ser utilizados para sinalização de alarmes, status, modo de operação, falha e outros, e 2 leds de operação para indicação do status da aplicação, e fluxo de comunicação com o equipamento remoto.
Inclui 4 níveis programáveis de senha de acesso, permitindo hierarquizar os privilégios a programação e/ou supervisão de parâmetros e dados do processo.
– Suporte para até 128 telas, com 16 campos de dados por tela
– Suporte para criação de comandos e macros
– Operação com dados do tipo lógico, inteiro, ponto flutuante, lista de texto e strings texto.
– Base de dados com variáveis locais de uso geral da aplicação
– 5 temporizadores programáveis para gerenciamento de operações cíclicas
Parâmetro | Valor |
|---|---|
Tensão de Alimentação | 10 a 30V DC |
Proteção de Alimentação | Contra inversão de polaridade e surto |
Temperatura de operação | 0 a 60 °C |
Temperatura de estocagem | -20 a 80 °C |
Umidade relativa | ≤95% sem condensação |

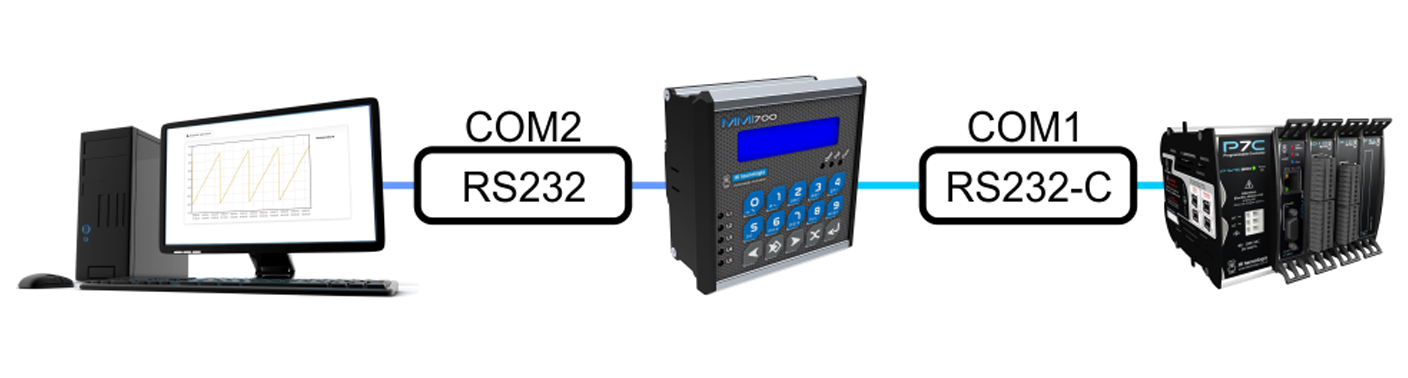

Canais de Comunicação | DB9 com 2 canais COM1 e COM2: • COM1: Serial RS232-C e/ou RS485(*1) • COM2: Serial RS232-C |
Canal de comunicação com equipamento remoto | Canal COM1 |
Protocolos de comunicação | SCP-HI e MODBUS_RTU |
Display | Texto alfanumérico: 2 linhas x 16 colunas |
Teclado | 10 teclas de função + 5 teclas de operação |
Leds de Interface | 2 leds de operação + 6 leds programáveis (5 leds laterais + led Fail) |
Ambiente de programação e configuração | OPPE (*2) |
Número de telas suportadas | 128 |
Número de campos por tela | 16 |
Caixa | Alumínio e poliestireno |
Grau de proteção | IP30 |
Dimensões | 100,00 (L) x 97,00 (A) x 51,00 (P) em mm |
Peso | 350g (aproximado) |
