GEM100

GEM100 Logo

Caixa Mecânica GEM100

A linha GEM100 foi desenvolvida para disponibilizar uma família de caixas modulares para equipamentos eletro-eletrônicos em geral.

Projetada a partir de um perfil de alumínio extrudado desenvolvido exclusivamente para este produto, permite montagens dos módulos eletrônicos de forma vertical, horizontal ou através de um backplane.

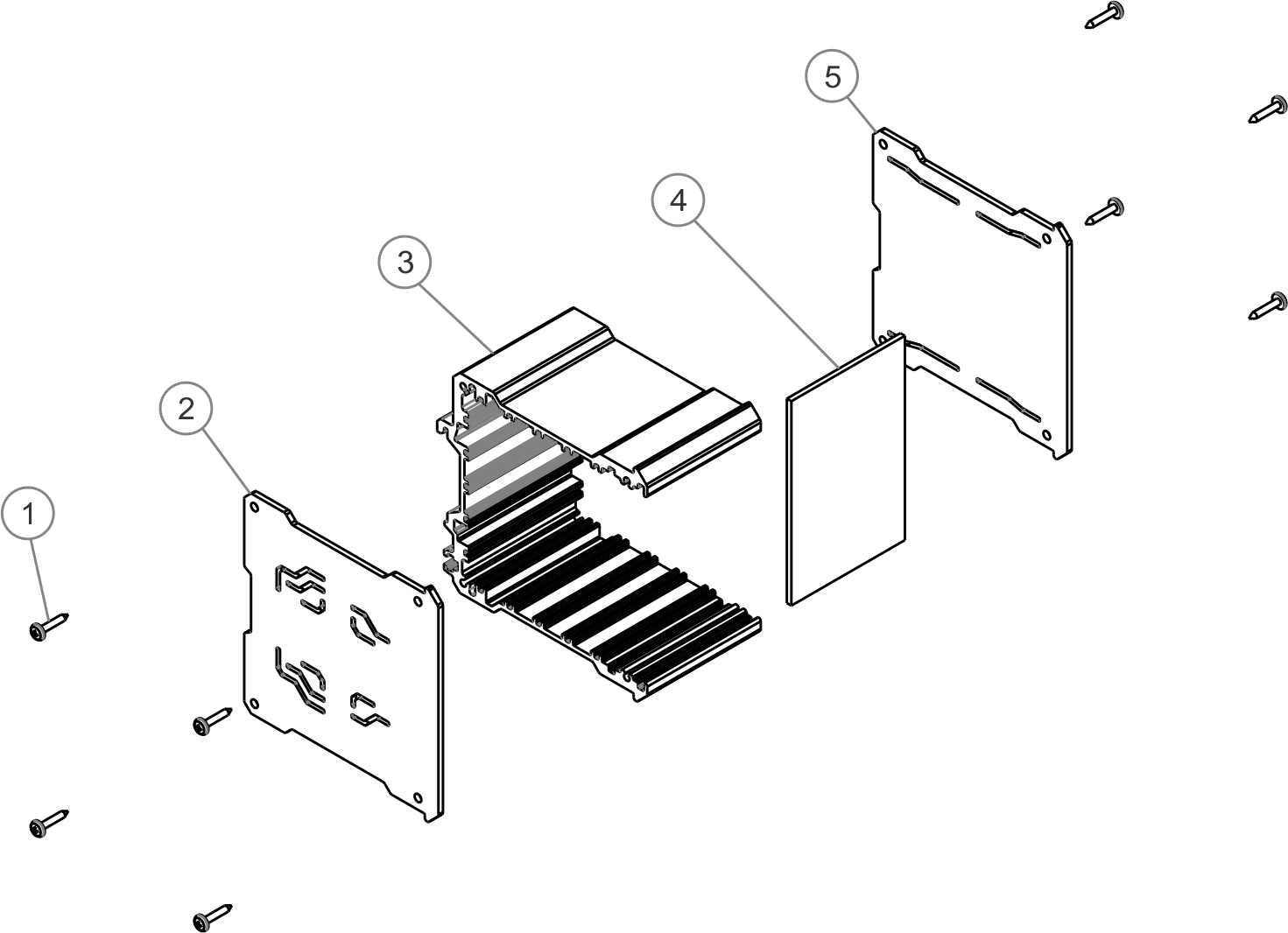

Montagem

Item
QT
Descrição
1
08
Paraf. cabeça panela Philips AA2,9×13,0mm
2
01
Lateral em PS com ventilação
3
01
Perfil em alumínio
4
01
Painel frontal em PS
5
01
Lateral em PS lisa

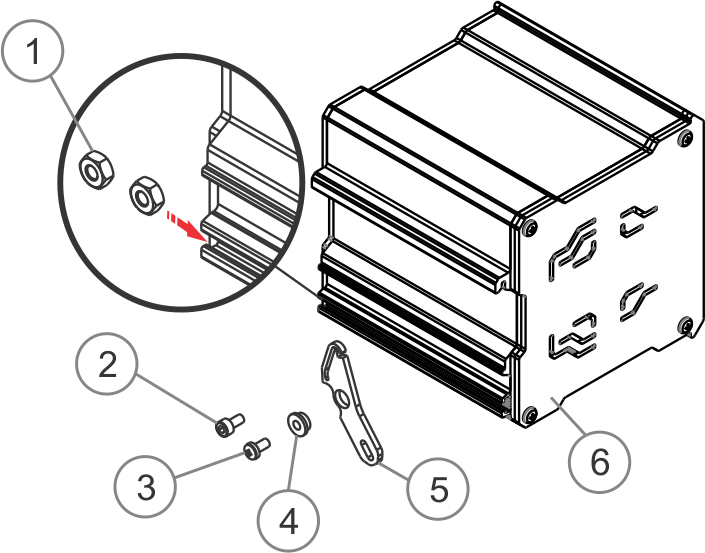

Item
QT
Descrição
1
02
Porca sextavada M3
2
01
Parafuso cabeça cilindrica Allen M3x6,0mm
3
01
Parafuso cabeça panela Philips M3x8,0mm
4
01
Bucha plástica
5
01
Alavanca da trava do trilho
6
01
Caixa mecânica

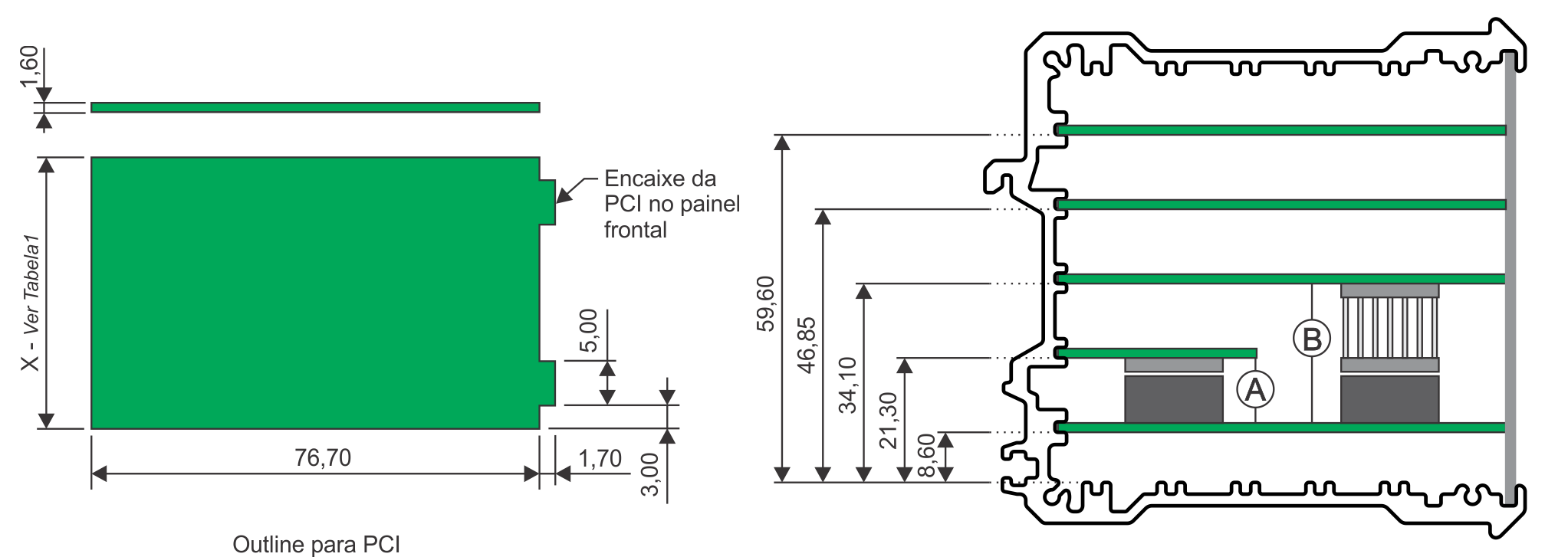

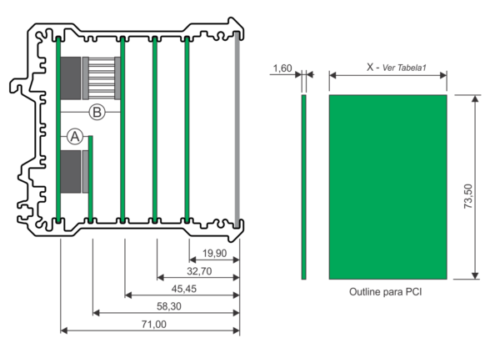

Tipos de montagem de PCI's

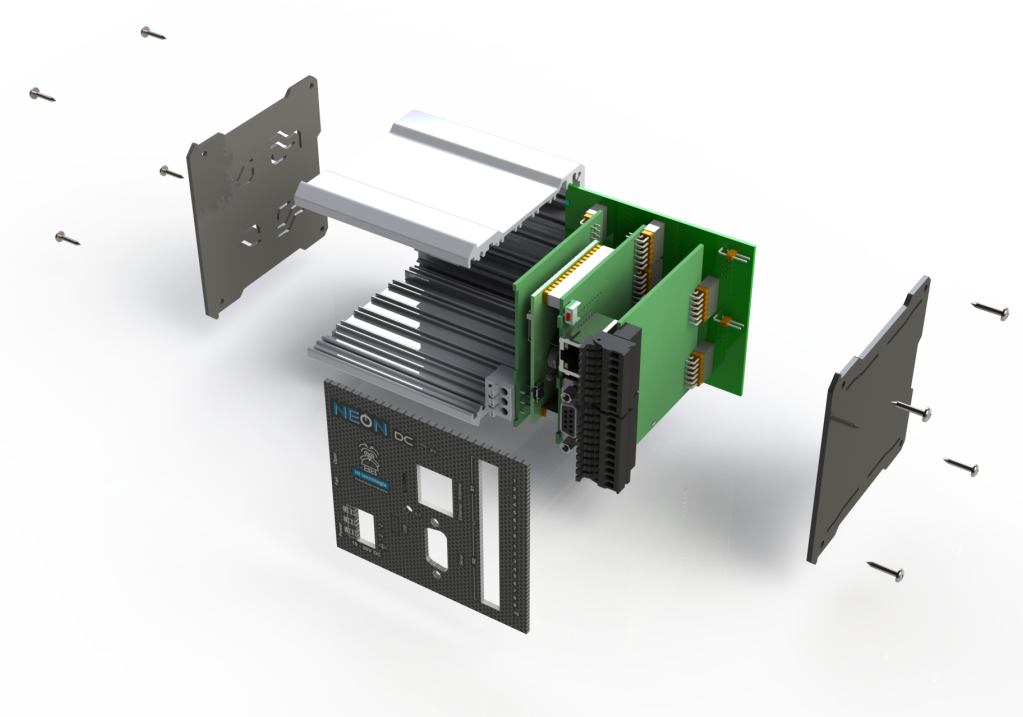

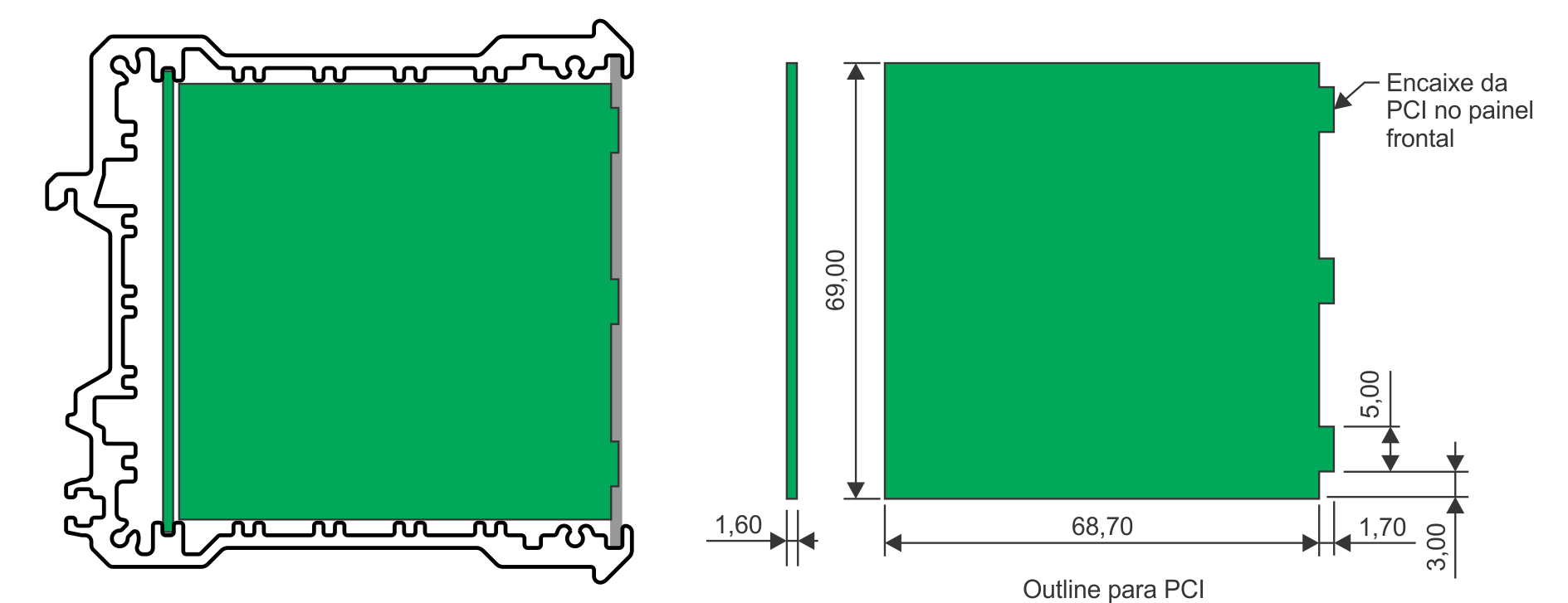

Exemplo de Montagem Backplane

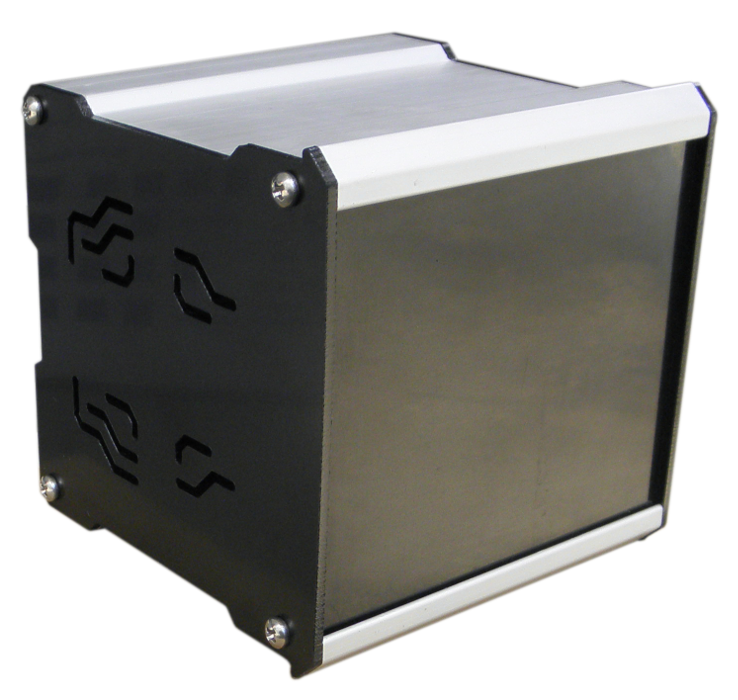

Modelos disponíveis

g21
g50
G85
g100
Modelos
GEM100-021
GEM100-050
GEM100-085
GEM100-110
Dimensões
21(L) x 89(A) x 93(P) mm
50(L) x 89(A) x 93(P) mm
85(L) x 89(A) x 93(P) mm
110(L) x 89(A) x 93(P) mm
Grau de proteção
IP30
IP30
IP30
IP30
Material
Alumínio e Poliestireno
Alumínio e Poliestireno
Alumínio e Poliestireno
Alumínio e Poliestireno
Fixação
Trilho DIN TS35 / Painel
Trilho DIN TS35 / Painel
Trilho DIN TS35 / Painel
Trilho DIN TS35 / Painel

Fazer o Download da Documentação Técnica
