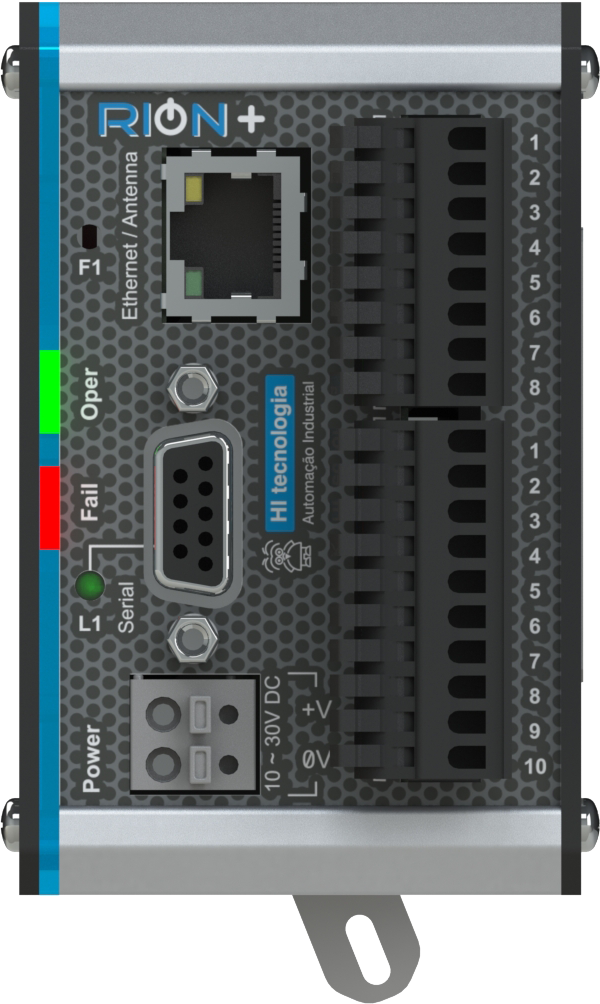

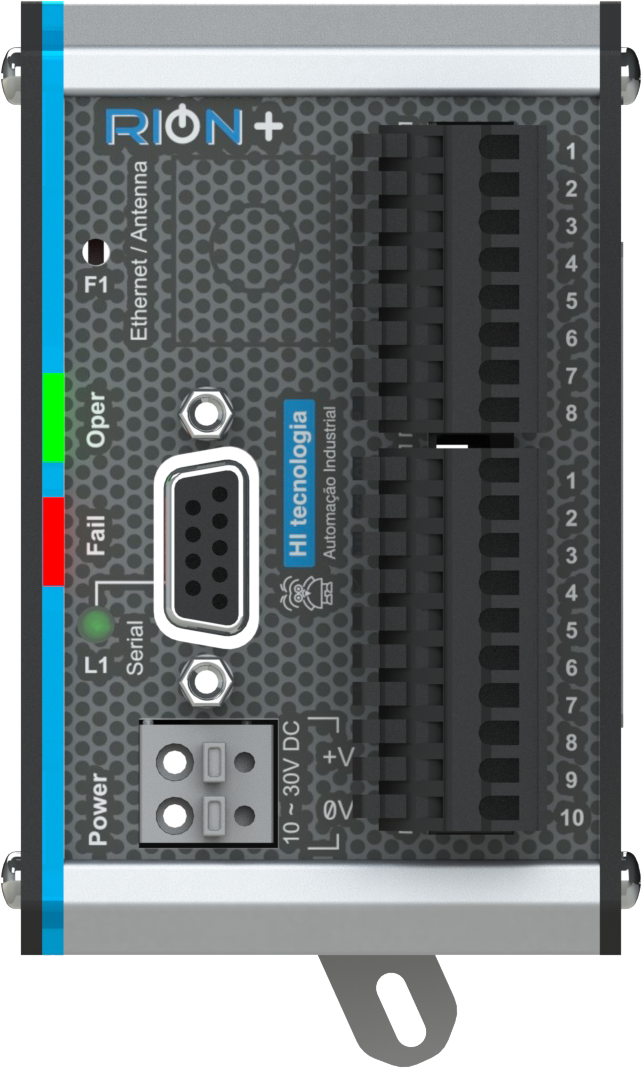

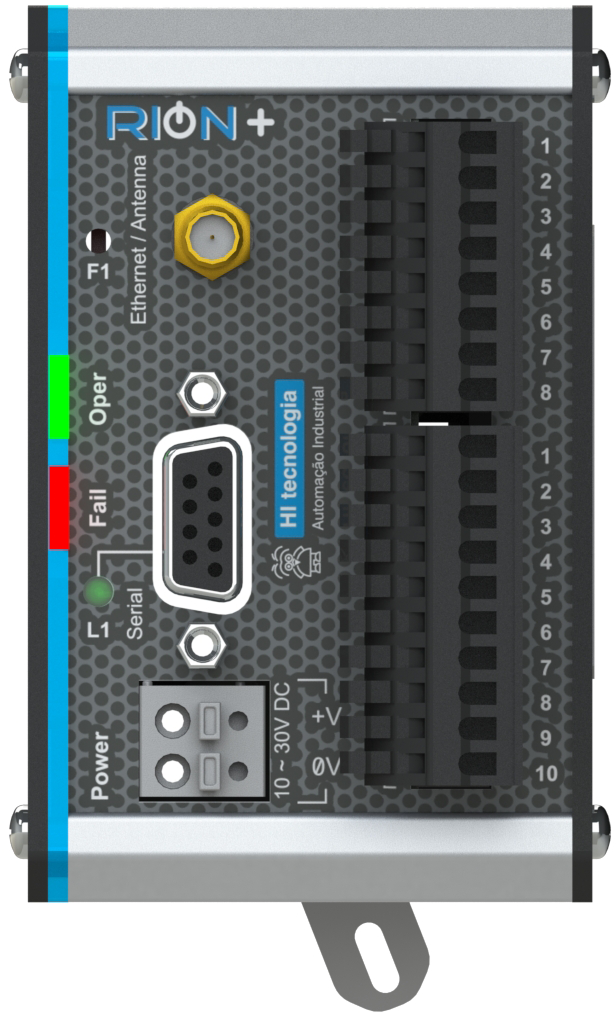

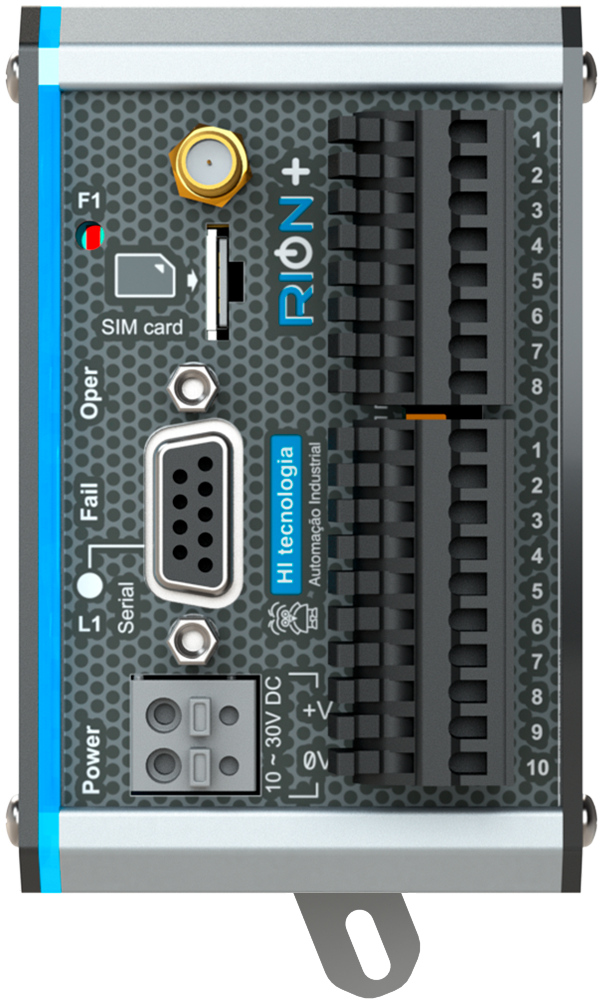

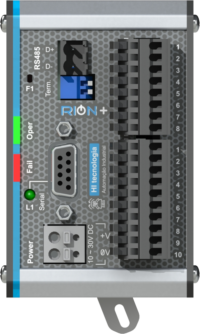

RION+

CLP Compacto e I/O Remoto

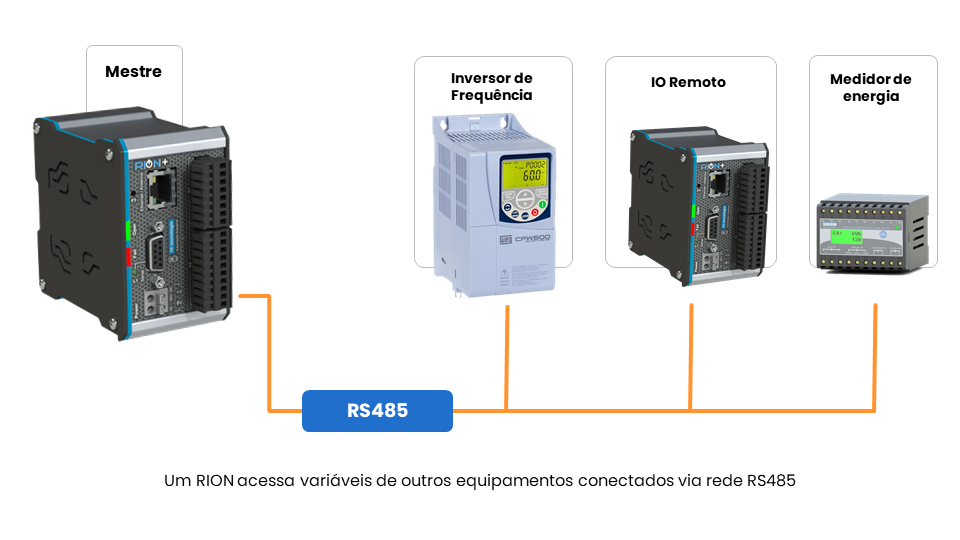

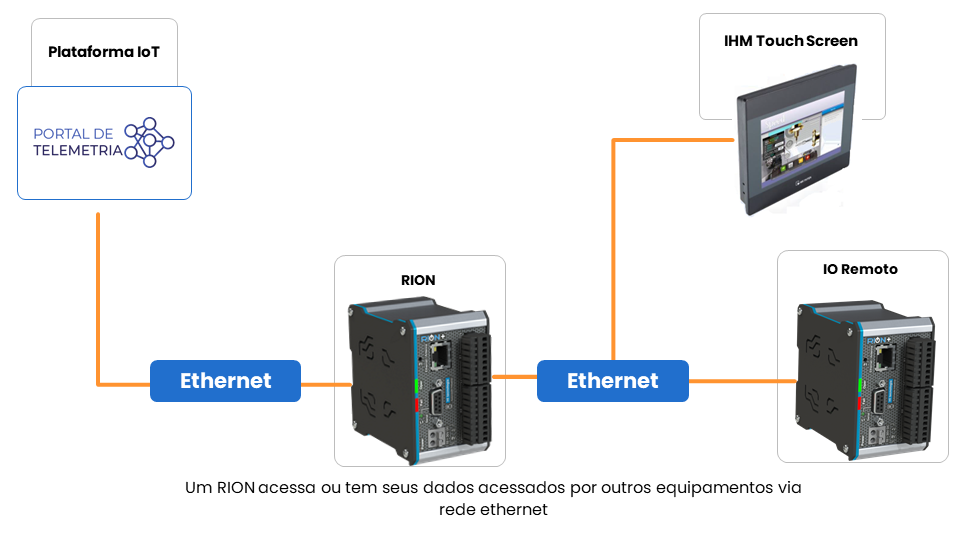

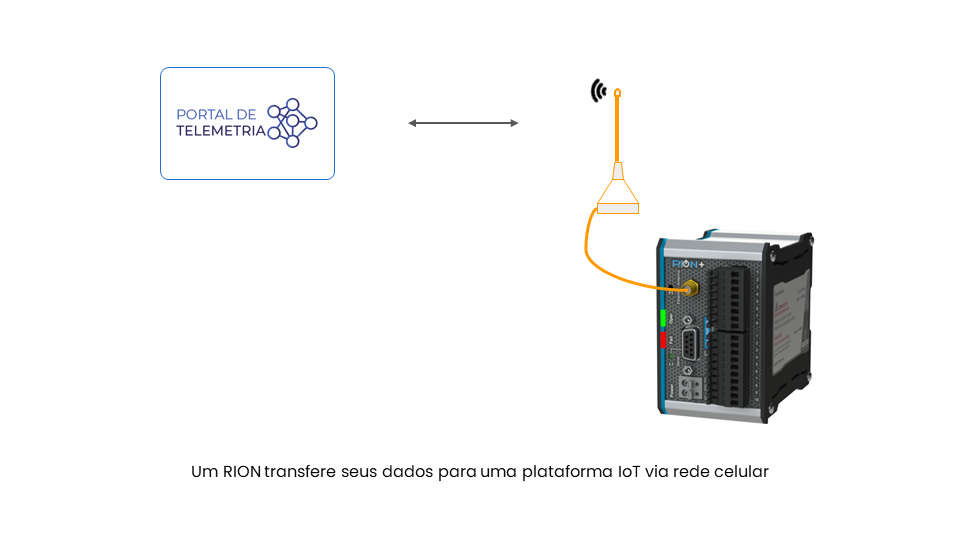

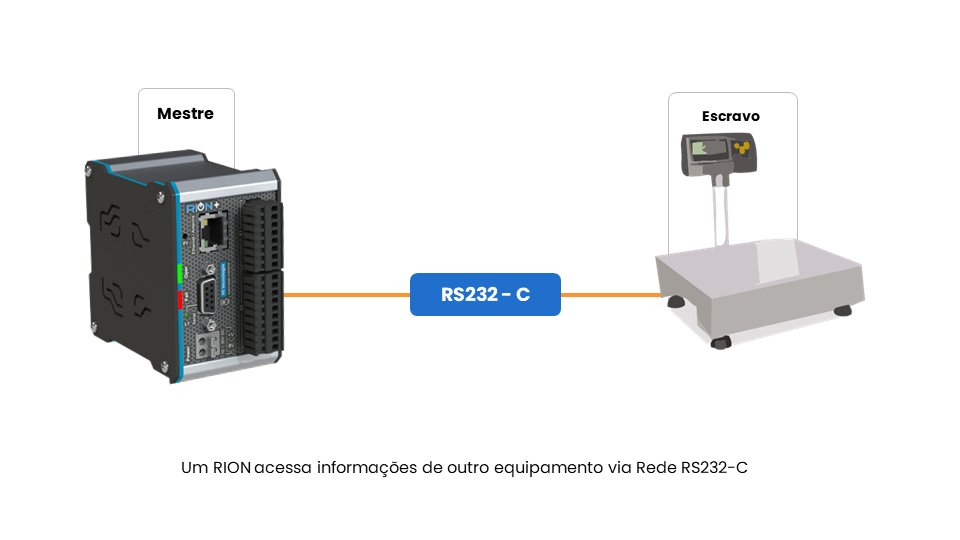

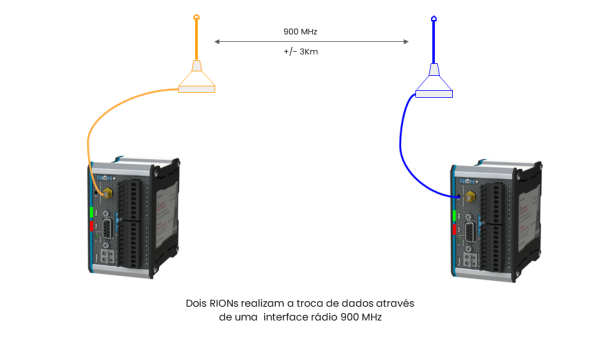

O RION é um controlador altamente versátil, com várias opções de aplicação, podendo se comportar como um CLP Compacto e/ou I/O Remoto. Além disso, possui multi conectividade e multi protocolo.

Características Gerais

Aplicação	60 kB
Banco de dados	8 kB
Bloco PID	4
Tempo de Instrução Lógica	500 ns
Alimentação	10 V a 30 V DC
Consumo	3 Watts máx
Temperatura de operação	0 ºC a 60 °C
Temperatura de estocagem	-20 °C a 70 °C
Umidade relativa	≤95% sem condensação
Peso do bastidor	0,450 Kg (aproximadamente)
Caixa	Alumínio e Poliestireno
Grau de proteção	IP30

Módulos de I/O

Nome	Doc. Técnicas	Ent. Digitais	Saídas Digitais	Ent Analógicas	Saídas Analógicas	Ent. PT100 (*1)	Célula de Carga (*2)	Encoder (*3)	Contador rápido (*3)	PWM (*3)
HIO115	PMU.11111500	8	4 (TR)	3	–	–	–	1	1	1
HIO120	PMU.11112000	5	1 (TR)	3 (*4)	–	–	1	–	–	–
HIO130	PMU.11113000	4	4 (RL)	4	–	–	–	–	–	–
HIO140	PMU.11114000	4	4 (TR)	4	2	–	–	1	1	–
HIO160	PMU.11116000	8	4 (TR)	1	–	1	–	1	1	1
DIO605	PMU.11160500	8	8 (TR)	–	–	–	–	1	1	1

Legenda:

(TR) : saída digital a transistor PNP
(RL) : saída digital a relé

Observações:

(*1) Entrada analógica de temperatura para sensores do tipo PT100 a 3 fios, com medições de temperatura de -50°C a 250°C. Para mais detalhes consulte o manual do módulo.

(*2) Canal de entrada para célula de carga a 4 fios com sensibilidade de 2mV/V e resolução de 15 bits.

(*3) Os canais de encoder, contador rápido e PWM, são configurações dos canais de entradas e saídas digitais disponíveis no módulo. Consultar o manual do módulo para mais informações.

Obs 1: Alguns canais dos módulos podem ser mutuamente exclusivos. Consulte o manual do módulo para mais detalhes.
