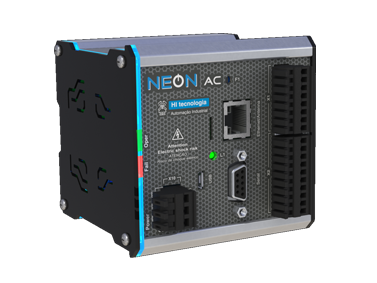

NEON

CLP até 32 pontos de I/O

O NEON é um CLP compacto para diversas utilizações e com alto grau de conectividade. Conta com 6 modelos de módulos de I/O com várias combinações diferentes e recursos. Com ele você tem suporte para até 2 módulos integrados, e podendo conectar até 14 unidades do I/O remoto RION chegando a 240 pontos.

Características Gerais

Memória flash do processador	1 MB
Banco de dados em flash	32 kB
Bloco PID	32
Tempo de Instrução Lógica	350 ns

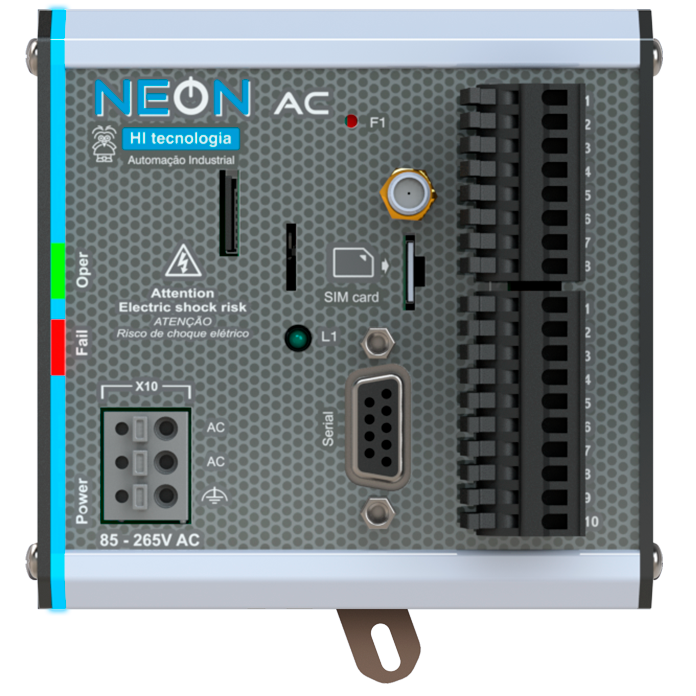

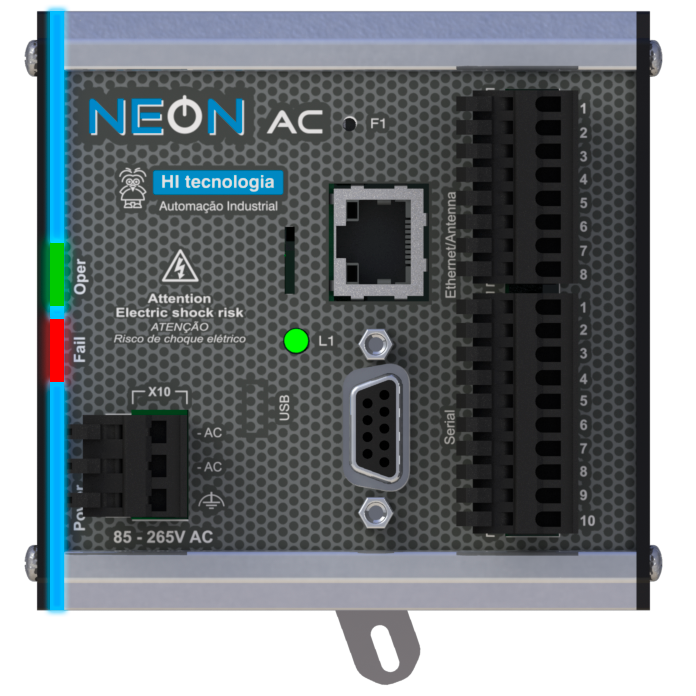

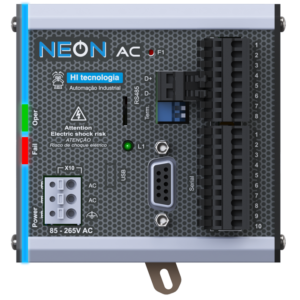

Alimentação AC	85 V a 265 V AC (automática)

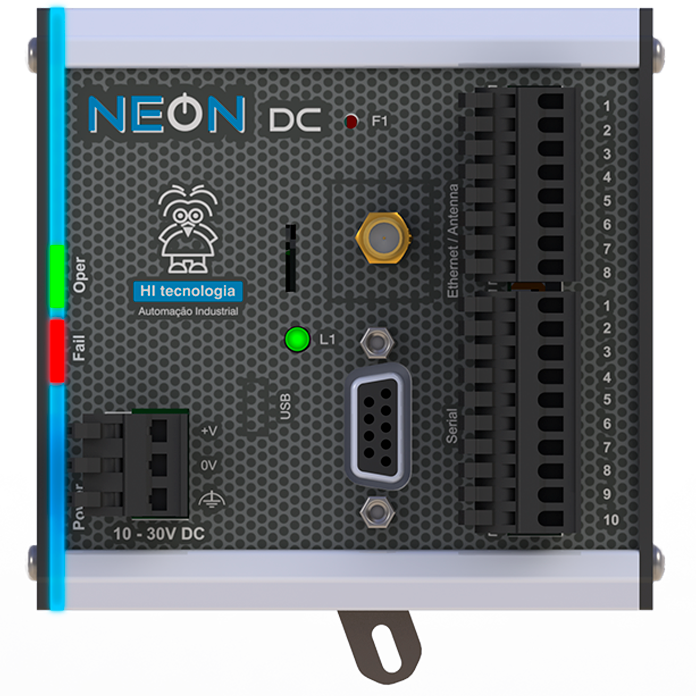

Alimentação DC	10 V a 30 V DC
Consumo (máximo) AC	3 W
Consumo (máximo) DC	5 W
Temperatura de operação	0 a 60 °C
Temperatura de estocagem	-20 a 70 °C
Umidade relativa	≤95% sem condensação

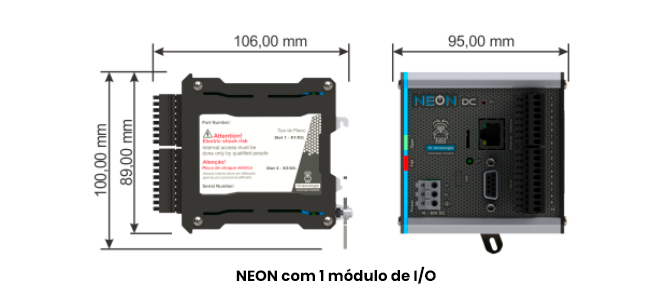

Peso do bastidor com 1 módulo de I/O	0,450 Kg (aproximadamente)

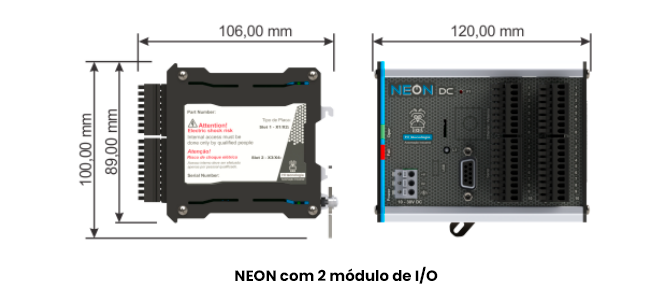

Peso do bastidor com 2 módulos de I/O	0,600 Kg (aproximadamente)
Caixa	Alumínio e Poliestireno
Grau de proteção	IP30

Módulos de I/O

Nome	Doc. Técnicas	Ent. Digitais	Saídas Digitais	Ent Analógicas	Saídas Analógicas	Ent. PT100 (*1)	Célula de Carga (*2)	Encoder (*3)	Contador rápido (*3)	PWM (*3)
HIO115	PMU.11111500	8	4 (TR)	3	–	–	–	1	1	1
HIO120	PMU.11112000	5	1 (TR)	3 (*4)	–	–	1	–	–	–
HIO130	PMU.11113000	4	4 (RL)	4	–	–	–	–	–	–
HIO140	PMU.11114000	4	4 (TR)	4	2	–	–	1	1	–
HIO160	PMU.11116000	8	4 (TR)	1	–	1	–	1	1	1
DIO605	PMU.11160500	8	8 (TR)	–	–	–	–	1	1	1

Legenda:

(TR) : saída digital a transistor PNP
(RL) : saída digital a relé

Observações:

(*1) Entrada analógica de temperatura para sensores do tipo PT100 a 3 fios, com medições de temperatura de -50°C a 250°C. Para mais detalhes consulte o manual do módulo.

(*2) Canal de entrada para célula de carga a 4 fios com sensibilidade de 2mV/V e resolução de 15 bits.

(*3) Os canais de encoder, contador rápido e PWM, são configurações dos canais de entradas e saídas digitais disponíveis no módulo. Consultar o manual do módulo para mais informações.

Obs 1: Alguns canais dos módulos podem ser mutuamente exclusivos. Consulte o manual do módulo para mais detalhes.
