Conversor USB / Serial (SCD912)

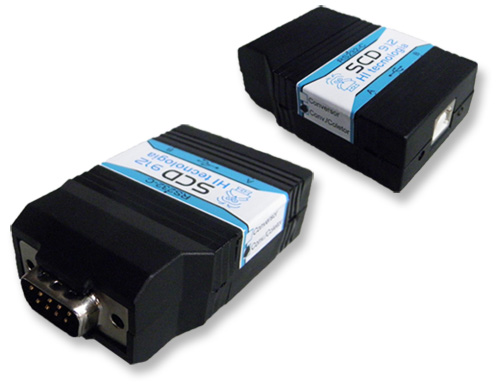

Conversor USB / Serial RS232-C e Coletor de Dados – SCD912 (Obsoleto)

O módulo SCD912 foi concebido para permitir a coleta de dados dos PLC´s da HI Tecnologia de forma automática. Os dados coletados do PLC são armazenados em memória de massa interna (Data Flash 32 Mbits) para posterior extração através de uma interface USB, atuando, desta forma, como um “pen-drive”. Adicionalmente, o módulo atua também como um conversor USB-Serial, tornando possível a comunicação com os controladores da HI Tecnologia através de uma porta USB do computador.

Á partir de set/2020 o módulo SCD912 saiu de produção, sendo substituído a sua funcionalidade de conversor USB/Serial pelo módulo USB721. As aplicações que utilizam a funcionalidade de coleta de dados dos controladores da HI Tecnologia através deste módulo SCD912 devem continuar utilizando o mesmo módulo SCD912.

Especificação Técnica

A tabela a seguir apresenta as principais especificações técnicas para cada tipo de módulo de conversão:

Especificação	SCD912
Alimentação	5 VDC
Consumo	50 mA máximo
Leds de Sinalização	operação como conversor USB-serial processo de coleta ativado
Interface RS232-C	Baudrate, stop bit e nº de dados programável. Baudrate de 1200 a 38400 bauds. Emula porta COM virtual
Coletor de dados	Detecção automática do baudrate do controlador. Extração dos dados da memória do controlador de forma automática ou sincronizada com o programa de aplicação.
Temperatura de Operação	0 .. 60 ºC
Temperatura de Esctocagem	-25 .. 80ºC
Umidade relativa	<90% sem condensação
Caixa	ABS Preto
Grau de Proteção	IP20
Dimensões externas	71 (L) x 43 (A) x 24 (P) mm
Peso	35 g (aproximado)
Especificação Técnica (PET)	PET.91291200
